电阻器的定义

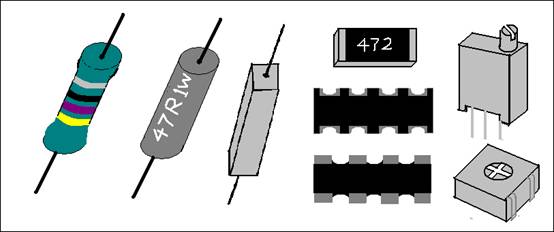

电阻器是指用导电材料制成的，有一定结构形式，能在电路中起限流或降压作用的二端电子元器件。如图1-1所示。

图1-1

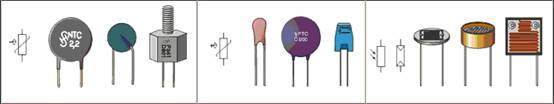

电阻值不能改变的称为固电阻器定电阻器。电阻值可变的称为电位器或可变电阻器。理想的电阻器是线性的，即通过电阻器的瞬时电流与外加瞬时电压成正比。另外，一些特殊电阻器，如热敏电阻器、压敏电阻器和敏感元件，其电压与电流的关系是非线性的。如图1-2所示。

图1-2

电阻器的特性

1, 基本单位
电阻器的基本单位：
欧姆或简称欧（Ohm），以希腊字母Ω（Omega） 表示
单位换算：
10E-3（mΩ /毫欧）=1（Ω /欧） =10E+3（k Ω / 千欧）=10E+6（M Ω /兆欧）

2, 基本参数

1) 标称阻值
标称阻值是指电阻器本体表面和/或其规格书内所标的阻值。为了便于生产，同时考虑能够满足实际使用的需要，国际标准（IEC60 063）及国家标准（GB/T-2471）规定了一系列数值作为标准，这一系列值就是电阻器的标称系列值。如表1-1所示。
